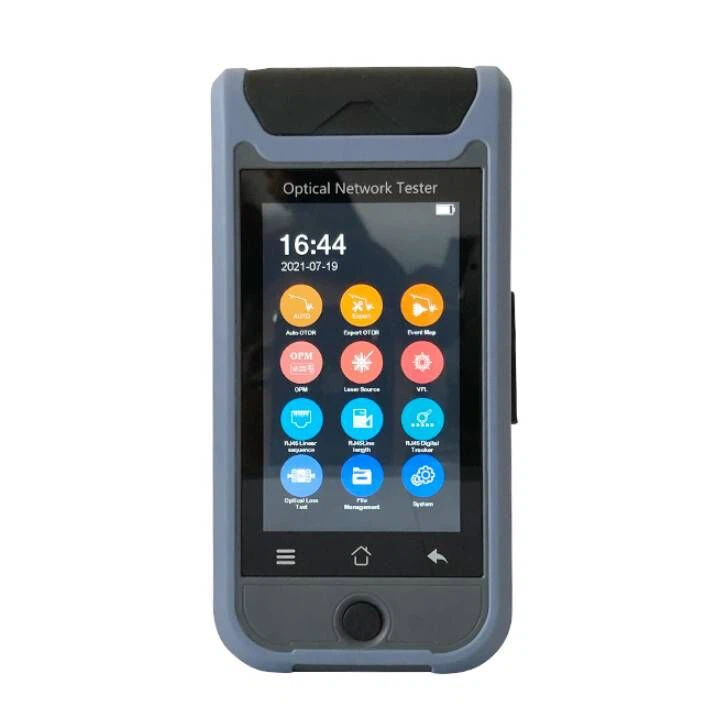

Χειρός Mini OTDR με οθόνη αφής 4,3 ιντσών
SENTER ST3200F μίνι χειρός OTDR με οθόνη αφής 4,3 ιντσών
Η σειρά ST3200F OTDR υιοθετεί οθόνη αφής χωρητικότητας 4,3 ιντσών. Ενσωματώνει 12 λειτουργίες, όπως αυτόματη OTDR, ειδικό OTDR, χάρτη συμβάντων, OPM, παρακολούθηση καλωδίου RJ45 και"επίπεδο υπολογιστή" διαχείριση αρχείων για την κάλυψη των διαφόρων απαιτήσεων δοκιμών σε διαφορετικές περιπτώσεις.
Η σειρά ST3200F χρησιμοποιείται για τη μέτρηση του μήκους, της απώλειας, της ποιότητας σύνδεσης και άλλων παραμέτρων της οπτικής ίνας. Χρησιμοποιείται ευρέως σε FTTX, κατασκευή μηχανικής δευτερεύοντος δικτύου κορμού, δοκιμή συντήρησης και επισκευής έκτακτης ανάγκης και μέτρηση παραγωγής οπτικών ινών και καλωδίων.
Χαρακτηριστικά:
1. Expert OTDR: Επαγγελματική μέτρηση, καμπύλη/λίστα/χάρτης εμφανίζονται ταυτόχρονα.
2. Auto OTDR: χωρίς περίπλοκες ρυθμίσεις, δοκιμή ενός κλειδιού.
3. Το OPM υποστηρίζει αναγνώριση συχνότητας CW/270/330/1k/2kHz.
4. Το VFL και το LS μπορούν να τρέξουν στο παρασκήνιο, πολλαπλές εργασίες μπορούν να λειτουργήσουν ταυτόχρονα.
5. Το LS υποστηρίζει έξοδο CW/ modeulation mode με ρυθμιζόμενη ισχύ εξόδου.
6. Καλωδιακός ιχνηλάτης RJ45 ψηφιακού ραντάρ, ισχυρότερη ικανότητα κατά της εμπλοκής.
7. Αυτόματο OTDR, ειδικός OTDR, χάρτης συμβάντων, OPM, LS, VFL, RJ45 ακολουθία καλωδίων, RJ45 καλωδιακή παρακολούθηση, ακολουθία καλωδίων RJ45, μήκος καλωδίου RJ45, ανίχνευση τελικής όψης, δοκιμή οπτικής απώλειας φωτός φλας.
8. Ακολουθία καλωδίων RJ45, δοκιμή μήκους καλωδίου, έως 300μ.
9. Λήψη οθόνης με ένα κλικ, εύκολη αποθήκευση της διεπαφής.
10. Υποστήριξη ILOM.
11. Υποστήριξη SC/APC
Προσδιορισμός:
OTDR | |||||||
Μοντέλο | ST3200F-A | ST3200F-B | ST3200F-C | ST3200F-D | ST3200F-E | ||
Τύπος | G.652 SM | ||||||
Μήκος κύματος | 1310/1550±20nm | 1310/1550±20nm | 1310/1550±20nm | 1625 nm | 1650 nm | ||
Δυναμικό εύρος | 24/22dB 22dB | 26dB/26dB 24dB | 32/30dB | 22dB | 22dB | ||
Τυφλή ζώνη εκδηλώσεων | 2.5m | ||||||
Τυφλή ζώνη ATT | 8m | ||||||
Εύρος δοκιμής | 500m/1km/2km/4km/8km/16km/32km/64km/100km | ||||||
Πλάτος παλμού | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1us/2us/3us/5us/8us/10ns/20us | ||||||
Ακρίβεια εμβέλειας | ± (1m{{1}}Διάστημα δείγματος+0,005% ×Απόσταση δοκιμής) | ||||||
Γραμμικότητα | ≤0,05dB/dB | ||||||
Δείγματα σημείων | 16k~128k | ||||||
Δείγμα ανάλυσης | 0.05m~8m | ||||||
Επίλυση απώλειας | 0,001dB | ||||||
Όριο απώλειας | 0,20dB | ||||||
Ανάλυση εύρους | 0.001m | ||||||
Δείκτης Διάθλασης | 1.00000-2.00000 | ||||||
Ακρίβεια ανάκλασης | ±3dB | ||||||
Μορφή αρχείου | Τυπική μορφή αρχείου SOR | ||||||
Ανάλυση απώλειας | Μέθοδος 4 σημείων / Μέθοδος 5 σημείων | ||||||
Επίπεδο ασφάλειας λέιζερ | Τάξη II | ||||||
Συνδετήρας | FC/UPC (Εναλλάξιμα SC、ST) Ή SC/APC | ||||||
Ρυθμός ανανέωσης | 3 Hz (Τυπ.) | ||||||
Multitasking | Υποστήριξη | ||||||
OPM | LS | Μήκος καλωδίου RJ45 | |||||
Εύρος κυμάτων | 800nm~1700nm | Μήκος κύματος | Το ίδιο με το OTDR | Απόσταση δοκιμής | ≥300m | ||
Εύρος δοκιμής: -70~+10dBm/ -50~+26dBm | Τύπος λέιζερ | FP - LD | Οι υπολοιποι | ||||
Εξουσία | ≥-5dBm | Οθόνη: 4,3 ιντσών 800×480 IPS TFT - LCD Χωρητική οθόνη αφής πολλαπλής αφής | |||||
Ανάλυση | 0,01dB | Σταθερότητα cw, ±0,5dB/15min (Μετά από 15 λεπτά προθέρμανσης) | |||||
Αβεβαιότητα | ±5% | FC/UPC (Εναλλάξιμα SC,ST) | Τροφοδοτικό: Είσοδος προσαρμογέα AC/DC: 100V~240V, 50/60Hz, 0,6A Έξοδος: 5v 2A μπαταρία λιθίου: 3,7V, 4000mAh | ||||
Αναγνώριση συχνότητας | CW/270/330/1k/2kH (Χρησιμοποιήστε εσωτερικό LS) | Λειτουργία: CW/270Hz/330Hz/1kHz/2kHz | |||||
Συνδετήρας | Universal FC/SC/ST | Αναγνώριση κυμάτων | Υποστήριξη | Λειτουργία μπαταρίας | Συνεχής δοκιμή> 12h | ||
Αναγνώριση κυμάτων | Υποστήριξη | Δοκιμή οπτικής απώλειας | Αποθήκευση δεδομένων | 8 GB, ≥20 χιλιάδες καμπύλες | |||
VFL | Μήκος κύματος | Το ίδιο και το LS | Διεπαφή δεδομένων | USB Τύπος C | |||
Μήκος κύματος | 650nm±20nm | Δοκιμή IL | Υποστήριξη | Θερμοκρασία εργασίας | -10°C~+50°C | ||
Ισχύς εξόδου | ≥10mW | Καλωδιακό tracker RJ45 | Θερμοκρασία αποθήκευσης | -40°C~+70°C | |||
Τρόπος | CW/1Hz/2Hz | Τρόπος | Ψηφιακή παρακολούθηση | Σχετική υγρασία | 0-95% Χωρίς συμπύκνωση | ||
Σύνδεσμος FC/UPC (Εναλλάξιμο SC ST) | Απόσταση | ≥300m | Βάρος | ≤0,5 κιλά | |||
Επίπεδο Ασφαλείας | Τάξη III | Υποστήριξη Online/Παρακολούθηση ζευγών γραμμών | Μέγεθος | 173 mm × 109 mm × 45 mm | |||
FAQ:
1. Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε εργοστάσιο. Καλώς ήρθατε στο εργοστάσιό μας.
2. Ε: Πόσο καιρό είναι ο χρόνος παράδοσής σας;
Α: Σε απόθεμα: 3-5 ημέρες. Όχι στο sotck: 10~20 ημέρες, εξαρτώνται από το QTY σας.
3. Ε: Μπορείτε να κάνετε OEM;
Α: Ναι, μπορούμε.
4. Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: T/T, Trade Assurance, Western Union.
5. Ε: Τι γίνεται αν υπάρχει πρόβλημα ποιότητας όταν παίρνουμε τα αγαθά;
Α: Αν υπάρχει πρόβλημα ποιότητας, μη διστάσετε να επικοινωνήσετε μαζί μας, θα σας βοηθήσουμε εγκαίρως.
